トヨタ自動車(株)(以下、トヨタ)は、電子部品などの製造過程で基板に銅やニッケルなどの金属の被膜を形成するめっき処理工程において、金属イオンを通す高分子膜(固体電解質膜)を使いめっき処理の必要な部位にのみスタンプを押すようにめっき処理を施す、世界初*1となる技術を開発しました。そして、この新技術を活かした新しいめっき処理装置の普及に向け、ミカドテクノス株式会社(以下、ミカドテクノス)と兼松株式会社(以下、兼松)の協力により、製造・販売を行うこととしました。7月1日より発売します。

新型の「スタンプ式めっき処理装置」は、現在、主流となっているめっき溶液が入った多数の水槽にめっき処理する部品を丸ごと浸す工程が不要となるため、排出される廃液量は約30分の1に、CO2は約3分の1に大幅に削減することが可能となり、環境負荷の大幅な低減に寄与します。また、めっき処理に必要な時間の短縮や工程のコンパクト化にもつながります。

そこでトヨタは、このような様々な効果が期待できる「スタンプ式めっき処理装置」を、トヨタの自動車生産に関わる取引先だけではなく、様々な業界で多くの企業に活用していただくことで普及を図り、環境負荷の低減などに貢献するために販売することとしました。

具体的には、トヨタが保有する特許とノウハウを、真空プレス装置メーカーであるミカドテクノスに供与し、同社にて独自の技術を織り込んで開発した「スタンプ式めっき装置」を製造し、兼松を通じて販売します。

販売に関するお問い合わせ先

兼松株式会社 電子材料部第一課

TEL
03-5440-8686
Mail
sed@kanematsu.co.jp
  • スタンプ式めっき処理装置
    スタンプ式めっき処理装置
    左右に2基設置した状態。大きさは、1基が横約1m×奥行約1m×高さ約2m
  • 従来のめっき処理工程
    従来のめっき処理工程
    めっき溶液や廃液処理のための多数の水槽と設備

今後2~3年を目途にモニター装置として販売し、複数の企業にて実証・評価用として使っていただき、その後、2023~2024年頃から実用装置として広く一般向けに販売し、普及につなげていきたいと考えています。

トヨタは、SDGs*2の目指す持続可能な社会づくりに貢献するための活動の一つである「トヨタ環境チャレンジ2050」の中で掲げた「工場CO2ゼロチャレンジ」の実現に向けてグループ一体となり取り組んでおり、今後、この「スタンプ式めっき処理装置」のグループ内への導入も進め、製造段階でのCO2排出量削減を着実に進めていきます。

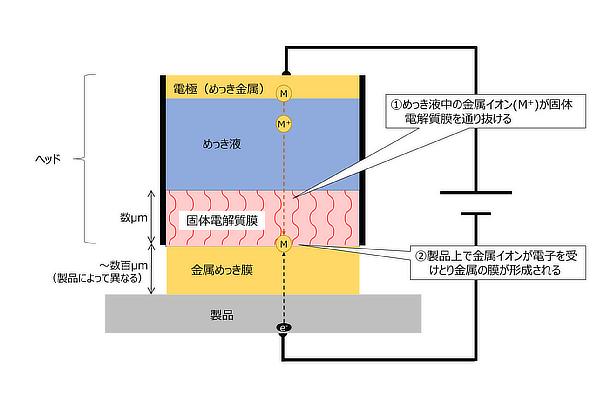

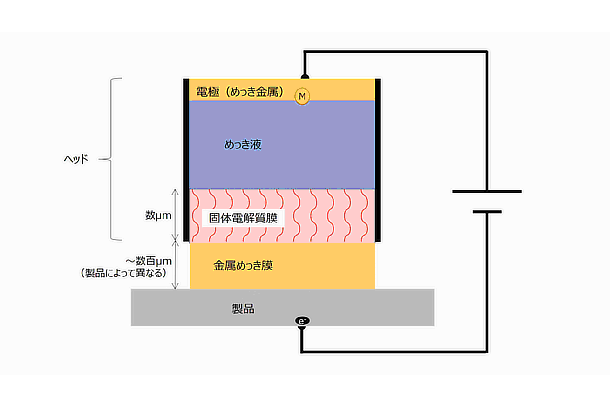

「スタンプ式めっき処理装置」の特徴(先端ヘッドの構造)
「スタンプ式めっき処理装置」の特徴(先端ヘッドの構造)

今回新たに開発した「スタンプ式めっき処理装置」は、装置先端のヘッドの上部に溶液を入れ、めっき処理をする部位に圧着するヘッドの先端には、金属イオンを通す固体電解質膜を装着しています。この構造により、基板の中のめっき処理の必要な部位にのみヘッド先端の固体電解質膜を圧着して電気を流すことで、スタンプを押すかのように、膜と接している部分にだけ金属皮膜(めっき)を作ることができます。

一方、従来のめっき処理工程では、銅やニッケルなどめっき処理をする金属が溶けた液(溶液)に基板を丸ごと漬けて電気を流して金属皮膜(めっき)を作るため、めっき処理前後の基板の洗浄も含めて、基板全体を浸せる大きさの多数の水槽が必要となります。基板全体をめっき溶液の入った水槽に浸すため、大量のめっき溶液を使用しなければならならず、めっき処理後に大量の溶液を廃棄(廃液)する必要があります。さらに、空気中に飛散する有害成分の除去や大量の廃液の処理の設備なども含めて、大がかりな工程となっています。

*1
世界初
2020年5月末現在。トヨタ調べ
*2
SDGs(Sustainable Development Goals)
2015年9月の国連総会で採択された、2030年までの国際目標。
持続可能な社会を実現するための17個の目標(社会課題)を包括的にまとめたもの。

今回の取り組みを通じて特に貢献可能なSDGsの目標

  • 産業と技術革新の基盤をつくろう
  • つくる責任つかう責任
  • 気候変動に具体的な対策を
  • パートナーシップで目標を達成しよう

以上
